Điều khiển chuyển đổi tần số tác động kép Hệ thống nâng thủy lực đồng bộ PLC (Dòng DBTB)

Mô tả ngắn:

Hệ thống này sử dụng chế độ điều khiển tự động vòng kín dẫn động thủy lực, áp suất và dịch chuyển để thực hiện điều khiển đa điểm, được sử dụng rộng rãi trong cân tải nặng, đẩy đồng bộ, nâng đồng bộ, hạ đồng bộ, nâng tỷ lệ bằng nhau, cân bằng thái độ và điều chỉnh điện áp tự động, v.v.

Động cơ máy bơm được điều khiển bởi bộ điều tốc biến đổi tần số, tùy thuộc vào việc điều chỉnh tần số của nguồn điện để thay đổi tốc độ động cơ mà đạt được mục đích lưu lượng đầu ra có thể được điều chỉnh liên tục. Kiểm soát chính xác tốc độ nâng để thực hiện điều khiển đồng bộ xi lanh có thể đạt được bằng cách kết hợp với thiết bị điều khiển điện và thiết bị giám sát thích hợp.


  • :
  • Nơi để mua

    Đối với các thắc mắc về sản phẩm hoặc bảng giá của chúng tôi, vui lòng để lại email của bạn cho chúng tôi và chúng tôi sẽ liên hệ trong vòng 24 giờ.

    Liên hệ ở đâu

    Đối với các thắc mắc về sản phẩm hoặc bảng giá của chúng tôi, vui lòng để lại email của bạn cho chúng tôi và chúng tôi sẽ liên hệ trong vòng 24 giờ.

    PLC điều khiển chuyển đổi tần số tác động kép Hệ thống nâng thủy lực đồng bộ



    Thành phần hệ thống (Hệ thống chuyển đổi tần số bốn điểm làm ví dụ)

    Hệ thống này bao gồm 4 máy bơm, 4 bộ thiết bị điều khiển tốc độ biến đổi tần số, 4 bộ nhóm van điều khiển, hệ thống điều khiển điện và cảm biến hành trình.



    Các thông số kỹ thuật

    Nguồn điện: AC380V / 50Hz (3 pha)

    Nguồn cung cấp điều khiển: DC24V

    Áp suất hệ thống: 700Bar

    Độ chính xác hiển thị: 1%

    Độ chính xác kiểm soát: ≦ ± 0,3mm

    Chế độ điều khiển: Chuyển đổi tần số

    Giao diện điều hành: Giao diện người-máy tính

    Thiết bị báo động: Đèn báo động

    Cảm biến áp suất: Đầu vào DC24V, Khoảng 0-70Mpa, Đầu ra 4-20mA

    Cảm biến hành trình: Đầu vào DC24V, Khoảng 0-1000mm, Đầu ra đẩy kéo (pha A, B)











    Thông số kỹ thuật & độ sáng

    Thông số kỹ thuật

    Người mẫu

    Điểm

    Đồng bộ

    Độ chính xác

    Động cơ

    Sức mạnh

    Vôn

    Đang làm việc

    Áp lực

    lưu lượng

    Thùng dầu

    Dung tích

    Cân nặng

    Kích thước



    (mm)

    (KW) (AC / V)

    (MPa)

     (L)

    (L)

     (Kilôgam)

    (mm)

    KET-DBTB-2A

    Đồng bộ hóa 2 điểm

    ≤ ± 0,2

    1.1

    380

    70

    2 × 1

    130

    180

    760 × 820 × 1150

    KET-DBTB-2B

    Đồng bộ hóa 2 điểm

    ≤ ± 0,2

    2,2

    380

    70

    2 × 2

    130

    240

    760 × 820 × 1150

    KET-DBTB-2C

    Đồng bộ hóa 2 điểm

    ≤ ± 0,2

    5.5

    380

    70

    2 × 5

    250

    300

    960 × 880 × 1170

    KET-DBTB-4A

    Đồng bộ hóa 4 điểm

    ≤ ± 0,2

    1.1

    380

    70

    4 × 1

    200

    350

    1100 × 875 × 1160

    KET-DBTB-4B

    Đồng bộ hóa 4 điểm

    ≤ ± 0,2

    2,2

    380

    70

    4 × 2

    250

    430

    1200 × 820 × 1120

    KET-DBTB-4C

    Đồng bộ hóa 4 điểm

    ≤ ± 0,2

    5.5

    380

    70

    4 × 5

    500

    550

    1100 × 960 × 1130

    Các ứng dụng

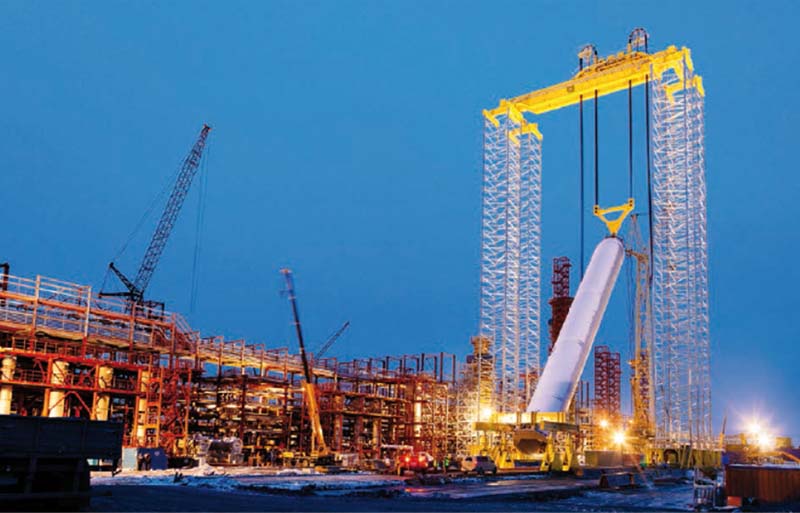

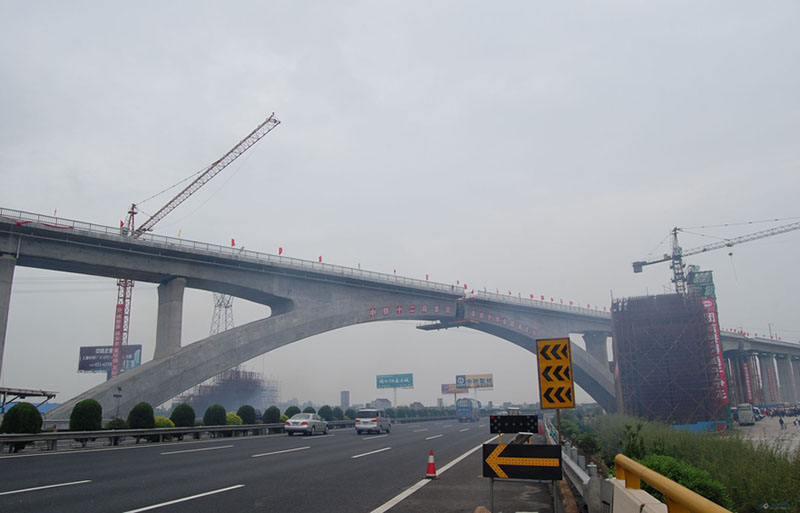

    Highway-bridge-swivel-engineering Synchronous-lifting-and-installation-of-pressure-vessel

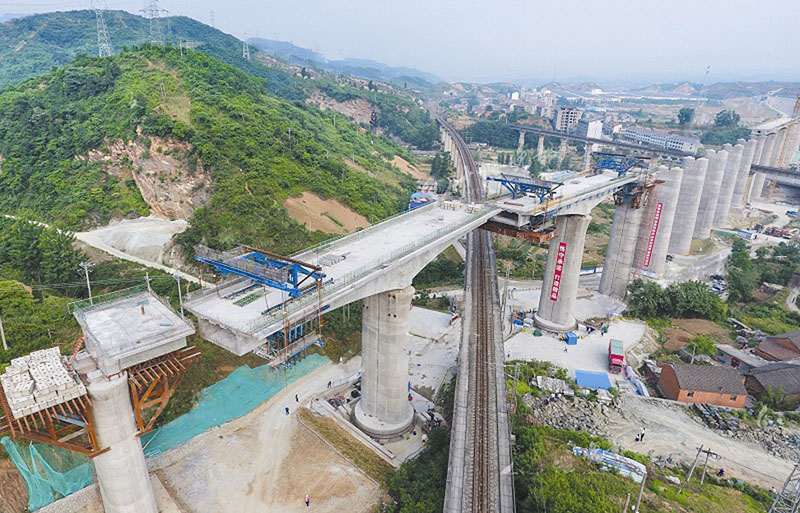

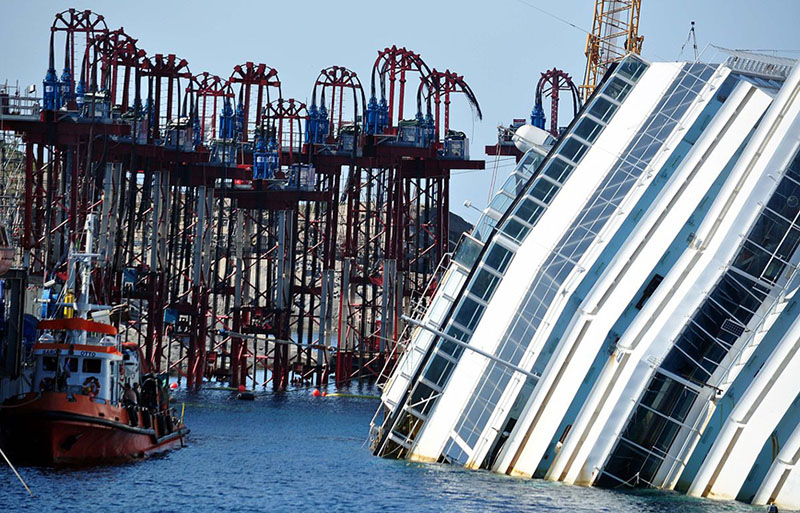

    Synchronous-lifting-of-sunken-ship-salvage High-speed-railway-bridge-swivel-engineering
